Telemetry System MAG-884

Ολοκληρωμένο σύστημα τηλεμετρίας και τηλεχειρισμού μέσω σταθερού ή κινητού τηλεφώνου.

Tώρα απ' όπου κι αν βρίσκεστε, με ένα κινητό τηλέφωνο και ένα υπολογιστή, μπορείτε να επιτηρήσετε τον χώρο που σας ενδιαφέρει! Δείτε τι συμβαίνει και διορθώστε αν κάτι δεν πάει καλά στον πομπό σας, στο εργοστάσιο σας στο εξοχικό σας, ή όπου αλλού εσείς χρειάζεστε πρόσβαση από μακριά! Ένα ολοκληρωμένο σύστημα τηλεμετρίας, τηλεχειρισμού και αυτοματισμού με πάρα πολλές δυνατότητες και επεκτάσεις! Για όπου υπάρχει ανάγκη τηλεμετρίας και τηλεχειρισμού, υπάρχει το σύστημα MAG-884. Εκτός από τηλεμετρία και τηλεχειρισμό, μπορεί να κάνει και αυτοματοποιημένες λειτουργίες, ανάλογα με το συμβάν, όπως εσείς θα τις προγραμματίσετε από απόσταση!

Περιγραφή συστήματος

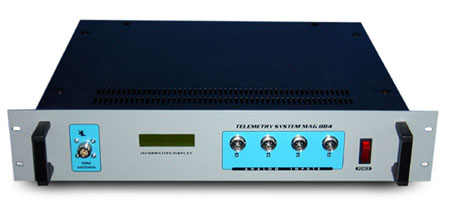

• Μεταλλικό κουτί 2U για εγκατάσταση σε ικρίωμα 19".
• Φωτιζόμενος διακόπτης (ON/OFF) για την ενεργοποίηση της συσκευής
• Φωτιζόμενο display για την απεικόνιση των τιμών των αναλογικών μετρητών και των διαφόρων καταστάσεων επικοινωνίας.
• 4 κονέκτορες διασύνδεσης στην πρόσοψη για τους 4 μετατροπείς ADC. (μετατροπή αναλογικού σήματος σε ψηφιακό σε πραγματικό χρόνο). Διατίθενται από την Magnavision πολλοί τέτοιοι μετατροπείς - αισθητήρες, ειδικά σχεδιασμένοι για το MAG-884 (μετρητές τάσης, μετρητές έντασης, μιλλιβολτόμετρα, κ.α.).
• RS 232 σειριακής επικοινωνίας για την σύνδεση με το προαιρετικό Antenna positioner.
• Κονέκτορας τύπου Ν (F) για την σύνδεση του προαιρετικού GSM modem με την κεραία του.
• 8 ενδεικτικά LED για επίβλεψη της κατάστασης των εξόδων,1 για την τροφοδοσία συνεχούς, 1 για την ένδειξη ενεργούς σύνδεσης [ACI LED]).
• 8 είσοδοι (ON/OFF) με επιλεγόμενη λειτουργία αναστροφής (κάνει την κατάσταση "OFF" να λειτουργεί σαν "ON"), μέσω 8 μικροδιακοπτών DIP στην πλακέτα. Και οι 8 είσοδοι έχουν προστασία από υπερτάσεις και ηλεκτρομαγνητικά πεδία ραδιοσυχνοτήτων.
• 8 έξοδοι (ON/OFF) ελεγχόμενοι από ρελέ που δίνουν ρεύμα 10 A στα 220V.
• Πολύ φιλικό, Microsoft Windows λογισμικό για τον χειρισμό της συσκευής MAG-884, που προσομοιώνει ένα πίνακα ελέγχου για την επίβλεψη των εισόδων, και των τηλεχειρισμό των εξόδων (προσομοιώνει LED για τις 8 εισόδους, αναλογικά η ψηφιακά κατ¨ επιλογήν όργανα πίνακα για τις 4 εισόδους των ADC, και 8 μπουτόν για τον χειρισμό των 8 εξόδων). Ακόμη διαθέτει δύο περιοχές για την ξεχωριστή τοποθέτηση των τιμών του οριζόντιου και κάθετου άξονα για το προαιρετικό Antenna positioner.
• Οι ελάχιστες απαιτήσεις για το λογισμικό TLM-884 είναι: Ένας IBM (ή συμβατός) υπολογιστής, με Microsoft Windows 98/98SE/Me/NT4/2000 με επεξεργαστή Intel Pentium II 450 MHz και 64 MB RAM (128 MB RAM για Windows NT4/2000), 1 ελεύθερη σειριακή θύρα COM, CD ROM (χρειάζεται μόνο για την εγκατάσταση του λογισμικού TLM-884), 10 MB ελεύθερα στο δίσκο, ανάλυση οθόνης 800x600 σε 16 bit χρώμα. Προαιρετικά κάρτα ήχου Sound Blaster (ή συμβατή) και εκτυπωτής Α4.
• Έχετε την δυνατότητα να προγραμματίζετε την συσκευή MAG-884 να ενεργεί όταν συμβεί κάτι στις εισόδους της! Για παράδειγμα, μπορείτε να προγραμματίσετε ότι "όταν η θερμοκρασία ξεπεράσει την τιμή 50, τότε ενεργοποίησε το ρελέ 3, και απενεργοποίησε τον ρελέ 6" κ.ο.κ. ΜΠΟΡΕΙΤΕ ΝΑ ΚΑΝΕΤΕ ΠΑΝΩ ΑΠΟ 32.000 ΔΙΑΦΟΡΕΤΙΚΟΥΣ ΣΥΝΔΥΑΣΜΟΥΣ, ΚΑΙ ΟΛΑ ΑΥΤΑ, ΑΠΟ ΑΠΟΣΤΑΣΗ!
• Η συσκευή MAG-884 υποστηρίζει μέχρι 4 διαφορετικούς τρόπους διασύνδεσης με τον υπολογιστή που "τρέχει" το λογισμικό TLM-884 : κινητό τηλέφωνο ή modem GSM, PSTN modem, Wireless Data Link, ή απευθείας καλωδιακή σύνδεση, με δυο συνδυασμούς ταχύτητας επικοινωνίας.
• Εάν έχετε συνδεμένο GSM modem στην συσκευή MAG-884, μπορείτε να την προγραμματίσετε να σας στέλνει γραπτό μήνυμα (SMS) όταν συμβεί κάποιο alarm!
• Έλεγχος του χρήστη κατά την είσοδό του στο λογισμικό TLM-884, όπως στα Microsoft Windows, για την διασφάλιση της πρόσβασης από μη εξουσιοδοτημένα άτομα. Μπορείτε να ορίσετε 2 χρήστες (ονόματα & κωδικούς) που θα έχουν πρόσβαση στο λογισμικό TLM-884, καθώς και το επίπεδο πρόσβασής τους.
• Καταγραφή του ιστορικού σύνδεσης και τροποποίησης των παραμέτρων του συστήματος σε ειδικό αρχείο για μεταγενέστερο έλεγχο.

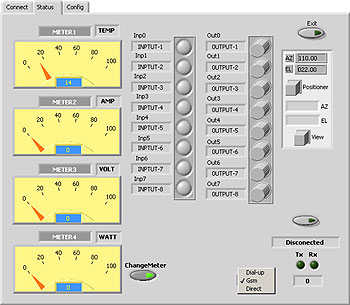

Πίνακας ελέγχου της συσκευής MAG-884
